| SE 2: System-Entwurf |
Inhalt
|
|
|
|---|
Produktfluß
| von | Produkt | nach | Methoden | Werkzeug Anf. | Ext. Normen | |||
|---|---|---|---|---|---|---|---|---|
| Aktivität | Zustand | Kapitel | Titel | Aktivität | Zustand | |||
| Extern | - | Alle | Produktinformationen | - | - | |||
| PM2 | akzeptiert | Alle | Angebotsbewertung (1) | - | - | |||
| PM5 | akzeptiert | Alle | Kosten-/Nutzenanalyse | - | - | |||
| SE1 | akzeptiert | Existierend | Anwenderforderungen | - | - | |||
| - | - | Existierend | Systemarchitektur | SE1 (2) , SE3 SE4-SW PM4 PM5 |
vorgelegt |
NWA KOM CRC ER FKTD IAM PRODIAG SIMU SSM |
||
| - | - | Existierend | Technische Anforderungen | SE3 | in Bearb. |
KOM CRC PRODIAG SSM |
||
| - | - | Existierend | Betriebsinformationen: Anwendungshandbuch Diagnosehandbuch Betriebshandbuch Sonstige Einsatzinformationen |
SE3 | in Bearb. | |||
| - | - | Existierend | Schnittstellenübersicht | SE4-SW KM4 |
in Bearb. |
KOM DFM SSM |
||
| - | - | Existierend | Schnittstellenbeschreibung | SE3 SE4-SW KM4 |
in Bearb. |
AVK KOM DVER FS IAM SSM ZUSTO |
||
| - | - | Existierend | Integrationsplan | SE4-SW QS3 |
in Bearb. |
NWALK ETAB NPT/ |
||
+ "Kapitel" sind zusätzliche Spalten zum Originalausdruck AU 250
Abwicklung

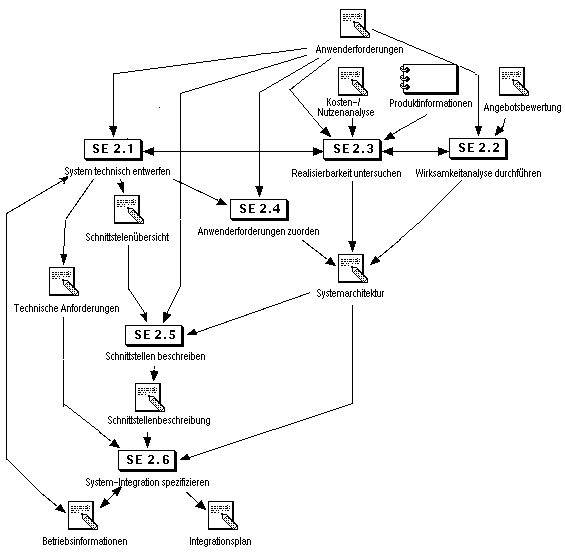

Abbildung 4.3: SE 2: System-Entwurf
Anhand von Realisierbarkeitsuntersuchungen basierend auf den Anwenderforderungen und den zur Verfügung stehenden Produktinformationen wird dieser Lösungsvorschlag bewertet. Die dort erzielten Ergebnisse hinsichtlich der Möglichkeiten zum Einsatz von Fertigprodukten sind bei der evtl. nachfolgenden Überarbeitung der Systemarchitektur zu berücksichtigen.
Für den Lösungsvorschlag wird eine Verfeinerung durchgeführt sowie die Zuordnung der Anwenderforderungen auf die Elemente der Systemarchitektur vorgenommen. So weit möglich sind Angaben für die Technischen Anforderungen abzuleiten.
Die Definition der Systemarchitektur endet mit der Identifikation der Schnittstellen (Schnittstellen des Systems zu seiner Umgebung (z. B. zum Nutzer und anderen Systemen) und Schnittstellen zwischen Elementen des Systems).
Jede in der Systemarchitektur identifizierte Schnittstelle ist in der Schnittstellenübersicht aufzuführen und in der Schnittstellenbeschreibung zu beschreiben.
Rollen
| Rolle | Beteilungsarten | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IT-Beauftragter | mitwirkend (SE2.1,
SE2.3)
| IT-Sicherheitsbeauftragter |
mitwirkend (SE2.3 | verantwortlich (SE2.2) Projektleiter |
mitwirkend (SE2.1,
SE2.3)
| Systemanalytiker |
mitwirkend (SE2.3)
| Systemdesigner |
verantwortlich (SE2.1,
SE2.3,
SE2.4,
SE2.5,
SE2.6)
| Technischer Autor |
mitwirkend (SE2.1,
SE2.6) |
|
Teilaktivitäten
Werkzeuganforderungen
Externe Normen
Verknüpfungen mit der V-Modell Mailingliste(1) Falls Fertigprodukte verwendet werden sollen.
(2) Falls ein Forderungscontrolling auf der Basis eines konkreten Architekturvorschlags durchgeführt werden soll.
(3) Falls notwendig, können mehrere, konkurrierende Lösungsvorschläge erarbeitet und weiterverfolgt werden.
![]() |
![]() |
