4 Regelungen Submodell Systemerstellung

  4 Regulations Submodel System Development

Inhalt		4.1 Überblick 4.2 Die Aktivitäten des Submodells SE

4.1 Überblick

Die Gliederung des Submodells SE ist geprägt durch Aktivitäten auf zwei verschiedenen Ebenen, nämlich

• System- (Segment-) Ebene und
• Ebene der Software- und Hardwareeinheiten (SW-Einheiten/HW-Einheiten).

Diese Ebenen dienen aus Sicht des Systementwicklungsprozesses in den zeitlich frühen Aktivitäten dazu, von abstrakten Beschreibungen zur Software und Hardware zu gelangen, und in den späten Aktivitäten, um von der Software- und Hardwareebene aus zum Gesamtsystem zu kommen.

Folgende Begriffsklärungen und Erläuterungen sind für das Verständnis des nachfolgenden Regelungsteils von zentraler Bedeutung:

• Auf der Systemebene ist das Zusammenspiel der Aktivitäten SE1 - System-Anforderungsanalyse und SE2 - System-Entwurf entscheidend für die erfolgreiche Abstimmung zwischen Anwender und Realisierer und die Ableitung einer tragfähigen technischen Lösung aus den fachlichen Vorgaben.
• Das Bindeglied zwischen den Aktivitäten SE1 und SE2 bildet die Teilaktivität SE1.7 - Forderungscontrolling durchführen, die eine Abwägung der Anwenderforderungen einerseits und der Systemarchitektur andererseits vor dem Hintergrund der Realisierbarkeit und Wirtschaftlichkeit ermöglicht.
• Die Erzeugnisstruktur des V-Modells definiert, aus welchen generischen Bausteinen ein zu entwickelndes System grundsätzlich besteht.
• Unter der Systemarchitektur (als technischer Architektur) wird die tatsächliche strukturelle Anordnung der Ausprägungen der generischen Bausteine dargestellt. Die technische Architektur beschreibt die Funktionsweise des Systems als netzartige Interaktion zwischen den konkreten Elementen des Systems.
• Die Bestandteile der Systemarchitektur werden als Elemente bezeichnet. Dies können Segmente oder SW-Einheiten/HW-Einheiten sein (siehe Abschnitt 2.1 Erzeugnisstruktur und Einbettung in das organisatorische Umfeld ).
• Die Systemarchitektur wird vollständig in der Aktivität SE2 - System-Entwurf bis zur Ebene der SW-Einheiten/HW-Einheiten verfeinert.

4.2 Die Aktivitäten des Submodells SE

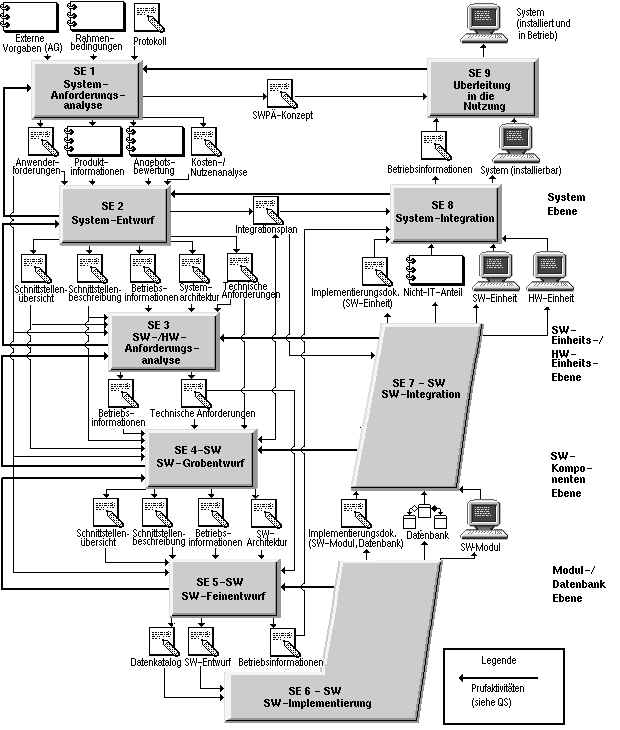

Abbildung 4.1: Funktionsüberblick Submodell SE
