| SE 3: SW-/HW-Anforderungsanalyse |
SD3 - SW/HW Requirements Analysis
 Inhalt
|
|
|
|---|
Produktfluß
| von | Produkt | nach | Methoden | Werkzeug Anf. | Ext. Normen | |||
|---|---|---|---|---|---|---|---|---|
| Aktivität | Zustand | Kapitel | Titel | Aktivität | Zustand | |||
| SE1 | akzeptiert | Alle | Anwenderforderungen | - | - | |||
| SE2 | akzeptiert | Alle | Systemarchitektur | - | - | |||
| SE2 | in Bearb. | Existierend | Schnittstellenbeschreibung | - | - | |||
| SE2 | in Bearb. | Existierend | Betriebsinformationen: Anwendungshandbuch Diagnosehandbuch Betriebshandbuch Sonstige Einsatzinformationen |
SE4-SW SE4-HW |
in Bearb. | |||
| SE2 | in Bearb. | Existierend | Technische Anforderungen | SE4-SW SE4-HW SE5-SW |
vorgelegt |
KOM (2) KFM (1) CRC (2) DFM DIAL (4) ETAB (8) ELH (7) ER (6) FKTD FNET (5) IAM (2) SVM/ (5) ZUST (9) ZUSTO (3) |
||
+ "Kapitel" sind zusätzliche Spalten zum Originalausdruck AU 250
Abwicklung

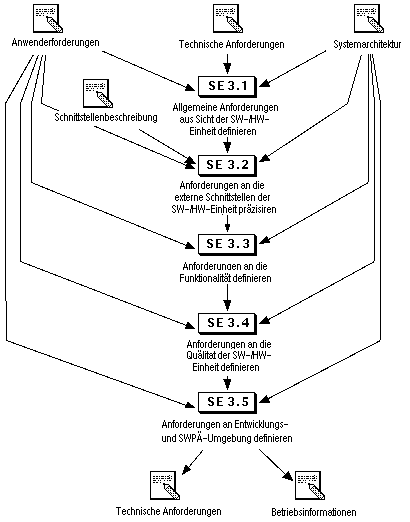

Abbildung 4.4: SE3 - SW-/HW-Anforderungsanalyse
Im Rahmen von Aktivität SE3 "SW-/HW-Anforderungsanalyse" werden die Technischen Anforderungen und die Betriebsinformationen (Anwendungshandbuch, Diagnosehandbuch, Betriebshandbuch, Sonstige Einsatzinformationen)bezogen auf eine SW-Einheit oder eine HW-Einheit erweitert.
Den Ausgangspunkt dieser Aktivität bilden die Anwenderforderungen, die Systemarchitektur und die bereits vorab abgeleiteten Technische Anforderungen. Auf dieser Basis sind allgemeine Anforderungen, Anforderungen an Schnittstellen, an die Funktionalität, an Qualitätsmerkmale und an SW-Entwicklungsumgebung und SWPÄ-Umgebung zu analysieren und zu definieren.
Die auf Systemebene erstellten Betriebsinformationen sind um SW-/HW-bezogene Angaben zu ergänzen. Auf der Basis der Technische Anforderungen sind all diejenigen Angaben zu erarbeiten, die für die Anwenderdokumentation notwendig sind.
Rollen
| Rolle | Beteilungsarten | ||||
|---|---|---|---|---|---|
| SEU-Betreuer | mitwirkend (SE3.5)
| Systemdesigner |
verantwortlich (SE3.1,
SE3.2,
SE3.3,
SE3.4,
SE3.5)
| Technischer Autor |
mitwirkend (SE3.5) |
|
Teilaktivitäten
SE3.1 - Allgemeine Anf. aus Sicht der SW-/HW-Einheit def.SE3.2 - Anf. an die externen Schnittst. der SW-/HW-Einheit präz.
SE3.3 - Anf. an die Funktionalität definieren
SE3.4 - Anf. an die Qualität der SW-/HW-Einheit definieren
SE3.5 - Anf. an Entwicklungs- und SWPÄ-Umgebung definieren
Werkzeuganforderungen
Im Bearbeitung
Externe Normen
Im Bearbeitung
Verknüpfungen mit der V-Modell Mailingliste
Mail 0637 - Re: Prüf-Grundsatz (637)Mail 0524 - Mehrere Fragen zum V-Modell (524)
Mail 0178 - Re: Technische Anforderungen (178)
Hinweise: (1) Die Methode KFM ist für ereignisgesteuerte Systeme anzuwenden, falls es zur Darstellung des Kontrollflusses aufgrund hoher Komplexität notwendig ist.
(2) Die Methoden sind bei objektorientierter Entwicklung einzusetzen.
(3) Die Methode ZUSTO ist für die dynamische Systemmodellierung bei objektorientierter Vorgehensweise anzuwenden.
(4) Die Methode DIAL ist für Dialogfunktionen mit Bildschirmmasken anzuwenden.
(5) Die Methode SVM ist anzuwenden, wenn es sich um eine Echtzeitanwendung bzw. ein verteiltes System handelt und die Kritikalität hoch ist. Die Methode FNET ist für Informationssysteme anzuwenden.
(6) Die Methode ER ist für Informationssysteme anzuwenden.
(7) Die Methode ELH ist für Informationssysteme anzuwenden.
(8) Die Methode ETAB ist bei Beschreibung komplexer Sachverhalte anzuwenden.
(9) Die Methode ZUST ist anzuwenden, wenn beim Ablauf der Funktion oder des Prozesses komplexe Situationen zu berücksichtigen sind.
