SE 4-SW: SW-Grobentwurf



		SE 4-SW: SW-Grobentwurf

SD4-SW - Preliminary SW Design

Inhalt
Produktfluß
Abwicklung
Rollen
Teilaktivitäten

Werkzeuganforderungen
Externe Normen
Verknüpfungen mit der V-Modell Mailingliste

Inhalt		Produktfluß Abwicklung Rollen Teilaktivitäten		Werkzeuganforderungen Externe Normen Verknüpfungen mit der V-Modell Mailingliste

Produktfluß

von		Produkt		nach		Methoden	Werkzeug Anf.	Ext. Normen
Aktivität	Zustand	Kapitel	Titel	Aktivität	Zustand	Methoden	Werkzeug Anf.	Ext. Normen
SE1	akzeptiert	Alle	Anwenderforderungen	-	-
SE2	akzeptiert	Alle	Systemarchitektur	-	-
SE3	akzeptiert	Alle	Technische Anforderungen	-	-
SE2	in Bearb.	Existierend	Schnittstellenbeschreibung	SE5-SW KM4	vorgelegt	AVK ⁽⁷⁾ KOM ⁽²⁾ DVER ⁽⁶⁾ FS ⁽⁵⁾ IAM ⁽²⁾ ZUSTO ⁽³⁾
SE2	in Bearb.	Existierend	Schnittstellenübersicht	SE5-SW KM4	vorgelegt	KOM ⁽²⁾ MODIAG ⁽²⁾ SSM ⁽²⁾
SE2	in Bearb.	Existierend	Integrationsplan	SE7-SW SE8 QS2	vorgelegt
SE3	in Bearb.	Existierend	Betriebsinformationen: Anwendungshandbuch Diagnosehandbuch Betriebshandbuch Sonstige Einsatzinformationen	SE5-SW	in Bearb.
-	-	Alle	SW-Architektur	SE5-SW	vorgelegt	AVK ⁽⁷⁾ KOM ⁽²⁾ DVER ⁽⁶⁾ FS ⁽⁵⁾ MODIAG ⁽²⁾ OBJE ⁽⁸⁾ PZIM ⁽³⁾ PRODIAG ⁽²⁾ SSM ⁽²⁾ ZUST ⁽⁴⁾ STRD ⁽⁸⁾

+ "Kapitel" sind zusätzliche Spalten zum Originalausdruck AU 250

Diese Aktivität beinhaltet den Entwurf der SW-Architektur, inklusive der Vervollständigung der Schnittstellenübersicht, die Beschreibung der SW-Schnittstellen und die Fortführung des Integrationsplans auf SW-Ebene.

Der Entwurf der SW-Architektur hat die Aufgabe, aus Sicht der Dynamik der SW-Einheit SW-Prozesse zu bilden und gegebenenfalls die Aufteilung auf Prozessoren vorzunehmen sowie die Kommunikation und Synchronisation der Prozesse zu entwerfen und aus Sicht der statischen Struktur der SW-Einheit SW-Module, SW-Komponenten und Datenbanken zu definieren. Zu jedem dieser Architekturelemente ist eine kurze Leistungsbeschreibung zu verfassen und die entstehenden Schnittstellen sind zu identifizieren. In der Schnittstellenbeschreibung muß dann das Zusammenspiel der SW-Module/Prozesse, SW-Komponenten und Datenbanken spezifiziert werden. Diese Informationen dienen als Ausgangspunkt für den SW-Feinentwurf.

Die bereits auf System-Ebene begonnenen Betriebsinformationen (Anwendungshandbuch, Diagnosehandbuch, Betriebshandbuch, Sonstige Einsatzinformationen) sind hier um Angaben für die betrachtete SW-Einheit zu ergänzen.

Rollen

Rolle	Beteilungsarten
SW-Entwickler	verantwortlich (SE4.1-SW, SE4.2-SW, SE4.3-SW)
Technischer Autor	mitwirkend (SE4.1-SW, SE4.3-SW)

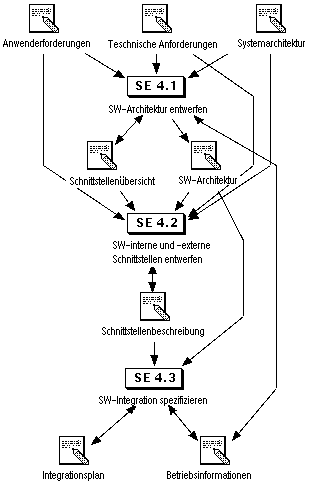

Teilaktivitäten

SE4.1 - SW-Architektur entwerfen,
SE4.2 - SW-interne und -externe Schnittstellen entwerfen,
SE4.3 - SW-Integration spezifizieren

Werkzeuganforderungen

Im Bearbeitung

Externe Normen

Im Bearbeitung

Verknüpfungen mit der V-Modell Mailingliste

Mail 0524 - Mehrere Fragen zum V-Modell (524)
Mail 0139 - Re: V-Modell 97 (139)
Mail 0134 - V-Modell 97 (134)

(1) Unter "IT-sicherheitsspezifischen oder IT-sicherheitsrelevanten Anteilen" werden auch die Funktionen hoher Kritikalität verstanden, die durch entsprechende Maßnahmen realisiert werden.

(2) Die Methoden sind bei objektorientierter Entwicklung einzusetzen.

(3) Die Methode PZIM ist anzuwenden, wenn der Entwurf mehrere parallel auszuführende Prozesse enthält.

(4) Die Methode ZUST ist anzuwenden, wenn beim Ablauf der Funktion oder des Prozesses komplexe Situationen zu berücksichtigen sind.

(5) Die Methode FS ist anzuwenden bei besonderen Anforderungen an die Korrektheit, z. B. aufgrund sehr hoher Kritikalität. FS wird gemäß [ITSEC] ab Korrektheitsstufe E4 für die Beschreibung des formalen Sicherheitsmodells gefordert. Der Einsatz von FS für den Grobentwurf wird gemäß [ITSEC] in E6 verlangt.

(6) Voraussetzung für den Einsatz von DVER ist eine formale Spezifikation auf zwei verschiedenen Abstraktionsebenen. Aufgrund des hohen Aufwands sind die kritischsten Anteile einer Spezifikation auszuwählen, für die DVER einzusetzen ist. Die Methode DVER ist gemäß [ITSEC] ab Korrektheitsstufe E4 für den Beweis des formalen Sicherheitsmodells anzuwenden. Der Einsatz von DVER zum Beweis, daß der Grobentwurf mit dem Sicherheitsmodell konsistent ist, wird gemäß [ITSEC] in E6 gefordert.

(7) Die Methode AVK ist gemäß [ITSEC] anzuwenden, wenn verdeckte Kanäle in den Sicherheitsvorgaben ausgeschlossen werden und ab der Evaluationsstufe E4 für die Bewertung der Konstruktions- und der operationellen Schwachstellen; als formale Analyse ist AVK ab E6 einzusetzen.

(8) Die Methode OBJE ist anzuwenden für eine realzeitorientierte Entwicklung mit nebenläufigen Prozessen; sonst ist die Methode STRD anzuwenden.
