| RE 3: Wiedergewinnung der technischen Sicht |
RE3 - Restoring the Technical Aspects
 Inhalt
|
|
|---|
Produktfluß
| von | Produkt | nach | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktivität | Zustand | Kapitel | Titel | Aktivität | Zustand | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extern (1) | - | Alle | weitere Informationen (2) | - | -
| RE1 |
akzeptiert |
Alle |
Anwenderbedarf |
- |
-
| RE2 |
in Bearb. |
Alle |
Implementierungsdokumente: SW-Modul |
- |
- |
Alle |
SW-ModulAlle |
Implementierungsdokumente: Datenbank |
Alle |
Datenbank- |
- |
Alle |
Systemarchitektur |
RE5 |
in Bearb.
| - |
- |
Alle |
Schnittstellenübersicht |
Extern (1) |
vorgelegt
| - |
- |
Alle |
Schnittstellenbeschreibung |
Extern (1) |
vorgelegt
| - |
- |
Alle |
SW-Architektur |
RE5 |
in Bearb.
| - |
- |
Alle |
SW-Entwurf: Modul |
SW-Entwurf: Datenbank RE5 |
in Bearb.
| - |
- |
Alle |
Datenkatalog |
RE4 |
in Bearb.
| - |
- |
Alle |
Technische Anforderungen |
Extern (1) |
vorgelegt
| - |
- |
Alle |
Betriebsinformationen: |
Anwendungshandbuch Diagnosehandbuch Betriebshandbuch Sonstige Einsatzinformationen RE7 |
vorgelegt
| - |
- |
Alle |
Integrationsplan |
RE6 |
RE7 Extern (1) vorgelegt
| | ||
Abwicklung
In dieser Aktivität wird unter Nutzung der Informationen aus dem Produkt Anwenderbedarf und weiterer Informationen aus dem in der vorausgegangenen Aktivität verbesserten Quellcode die technische Sicht auf die zu bearbeitende Software extrahiert. Die technische Sicht wird dargestellt in den Produkten Systemarchitektur, Schnittstellenbeschreibung, SW-Architektur, SW-Entwurf: Modul, SW-Entwurf: Datenbank, Datenkatalog, Technische Anforderungen, Betriebsinformationen und Integrationsplan.
In this activity, using the information of the Anwenderbedarf the technical view of the software is extracted. The technical view is documented in the products Systemarchitektur, Schnittstellenbeschreibung, SW-Architektur, SW-Entwurf: Modul, SW-Entwurf: Datenbank, Datenkatalog, Technische Anforderungen, Betriebsinformationen and Integrationsplan.
Teilaktivitäten
RE 3.1: Systemarchitektur wiedergewinnen RE 3.2: Systeminterne und -externe Schnittstellen wiedergewinnen
RE 3.3: Prozeßentwurf wiedergewinnen
RE 3.4: SW-Architektur beschreiben
RE 3.5: SW-interne Schnittstellen beschreiben
RE 3.6: SW-Entwurf beschreiben
RE 3.7: Datenkatalog erstellen
RE 3.8: Technische Anforderungen beschreiben
RE 3.9: SW-Integration spezifizieren
RE 3.10: Systemintegration spezifizieren
(start daVinci Graph Visualization Tool v2.0)

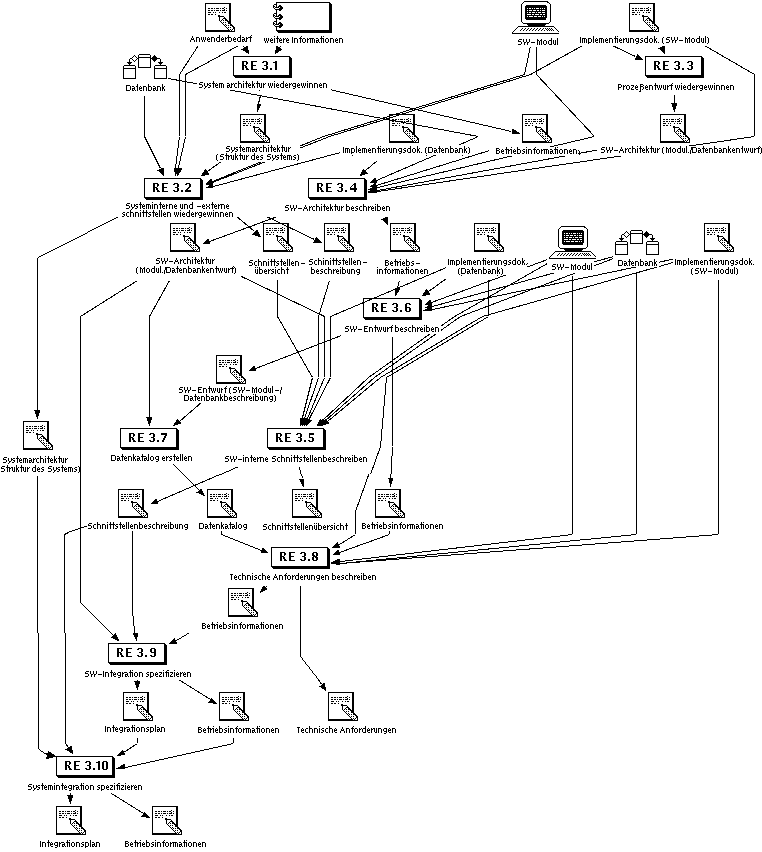

Abbildung RE 3: Wiedergewinnung der technischen Sicht
Hinweise (1) Auftraggeber.
(2) vorhandene System- und Softwaredokumentation, günstigstenfalls vorhandene Konfigurationsdokumente.
|
|
|
